限界ゲージ(ハサミ、プラグ・板)
HOME
製品紹介
比較測定器(内径、外径、高さ、面取り、限界ゲージ)
限界ゲージ(ハサミ、プラグ・板)

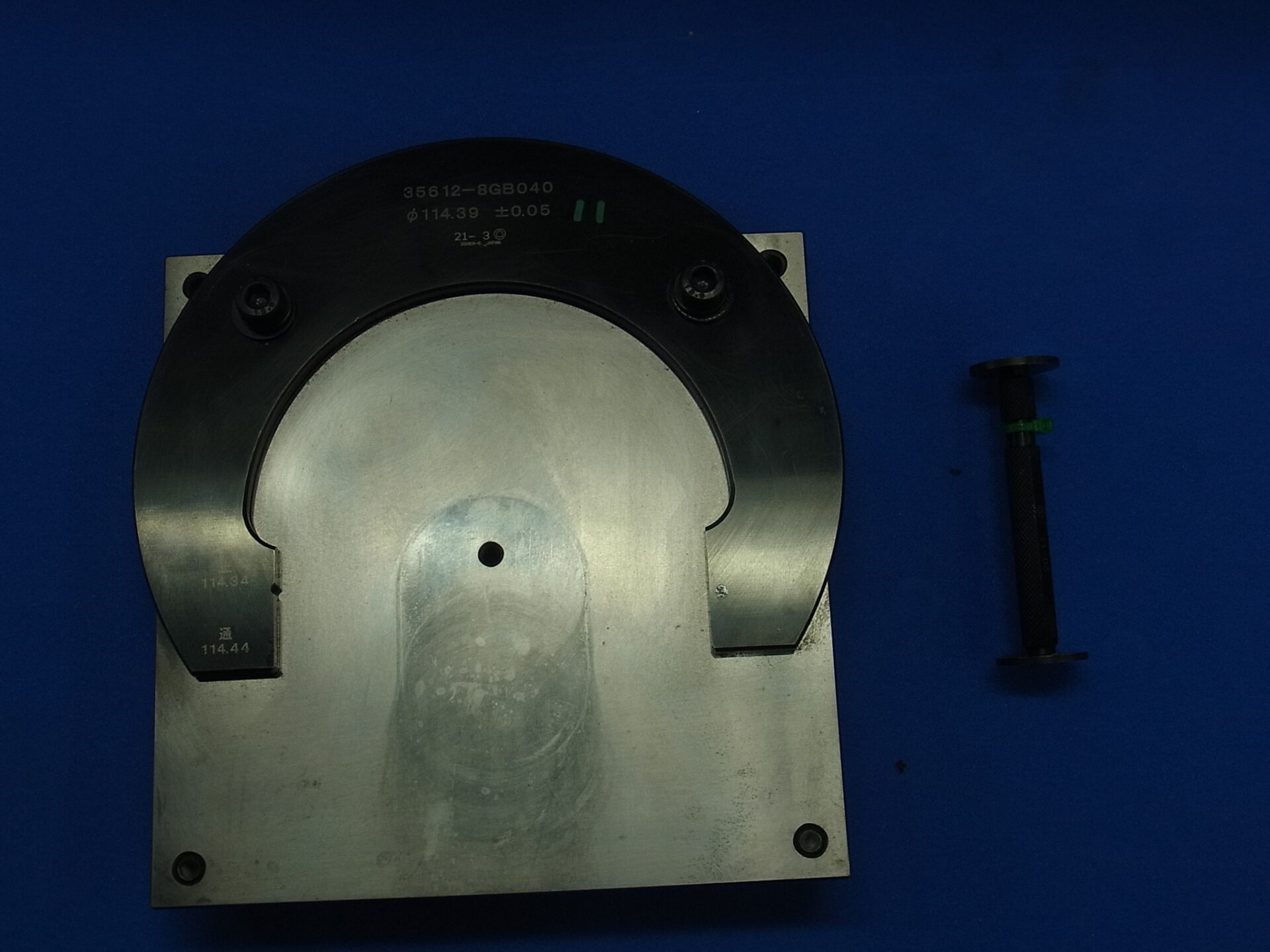

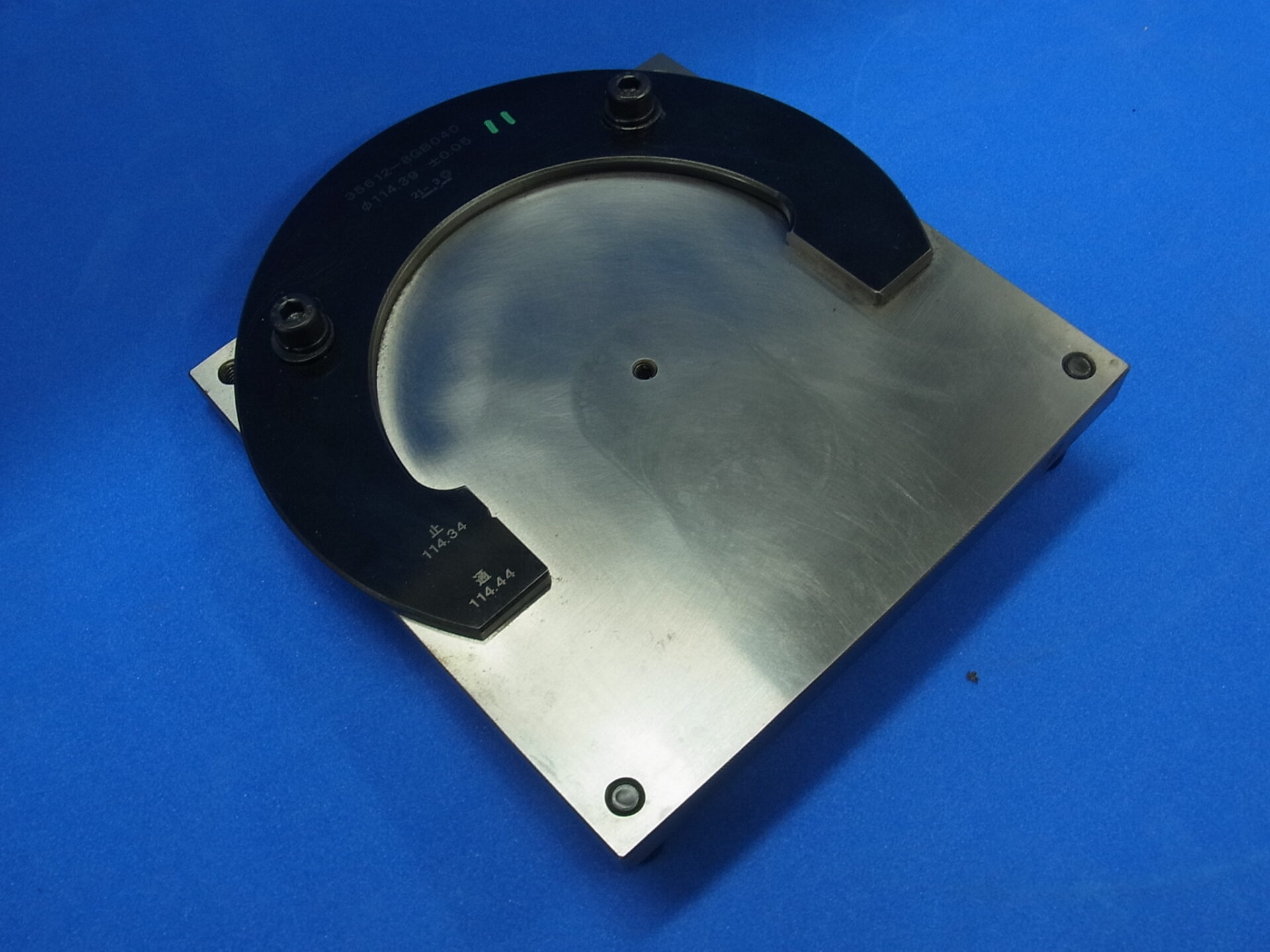

ハサミゲージ ASQA-LT-01
ASQA-LT-01
型式
ASQA-LT-01
測定器の種類(比較or幾何)
比較測定器
測定箇所
外径
測定範囲(目安)
Φ 50~ Φ200
測定方法
測定器固定(ワーク動)
○
ワーク固定(測定器動)
ー
マスター
要否
不要
種別
ー
ダイヤルゲージ
要否
不要
精度
ー
測定器寸法(目安)
(幅✕奥行き✕高さ)
測定径による
特記
外径部の通、止めを確認(合否判定)、ベースはオプション)
上部が止め、下部が通

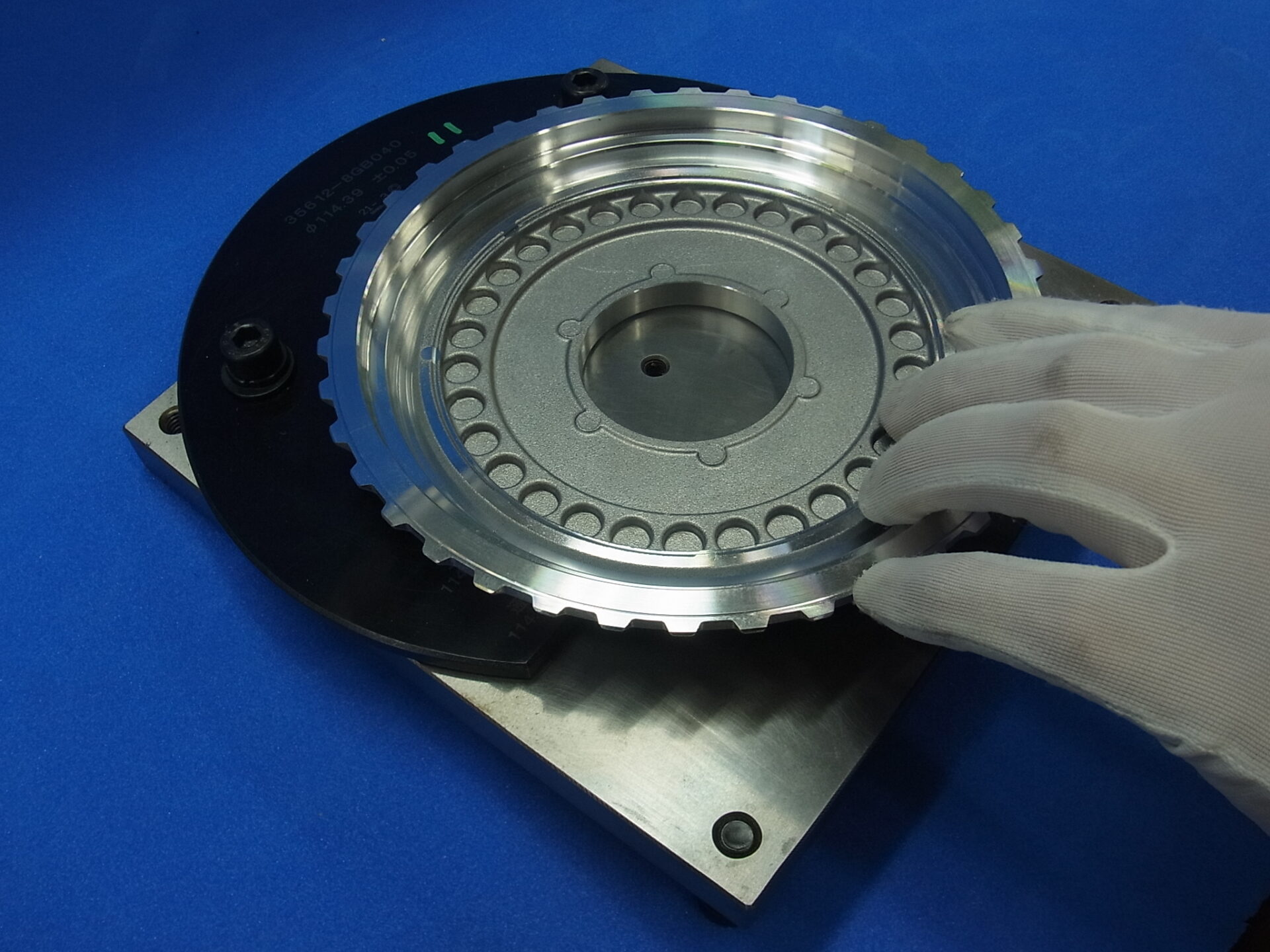

実測(ベースあり)
測定方法(クリックで拡大)
関連記事
[納入実績]内径確認用栓ゲージ(TY社様)
[納入実績]内側スプライン勘合ゲージ(TY社様)
[納入実績]六角穴用栓ゲージ(外径振れ測定用アーバー)(NN社様)
[納入実績]切欠位置確認ゲージ(MO社様)
[自社ライン用]自動車AT部品用測定器一式
品質管理と測定器の役割
新規立上げ品での測定器準備
比較測定器の日常管理
測定器の校正
ダイヤルゲージについて

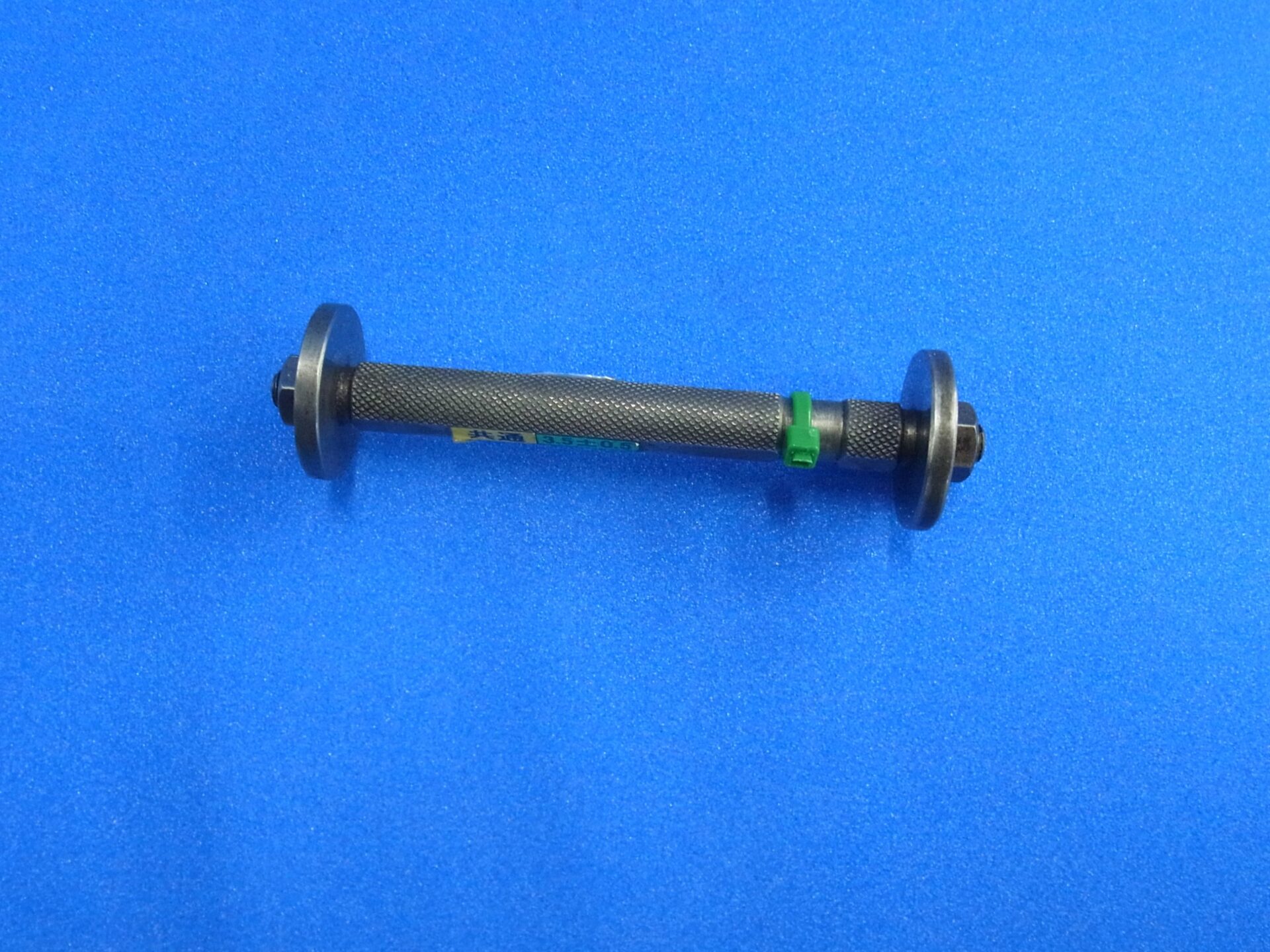

プラグゲージ・板ゲージ ASQA-LT-02
ASQA-LT-02
型式
ASQA-LT-02
測定器の種類(比較or幾何)
比較測定器
測定箇所
穴径、溝幅 等
測定範囲(目安)
5~20
測定方法
測定器固定(ワーク動)
ー
ワーク固定(測定器動)
○
マスター
要否
不要
種別
ー
ダイヤルゲージ
要否
不要
精度
ー
測定器寸法(目安)
(幅✕奥行き✕高さ)
測定箇所による
特記
溝幅部などの通、止めを確認(合否判定)

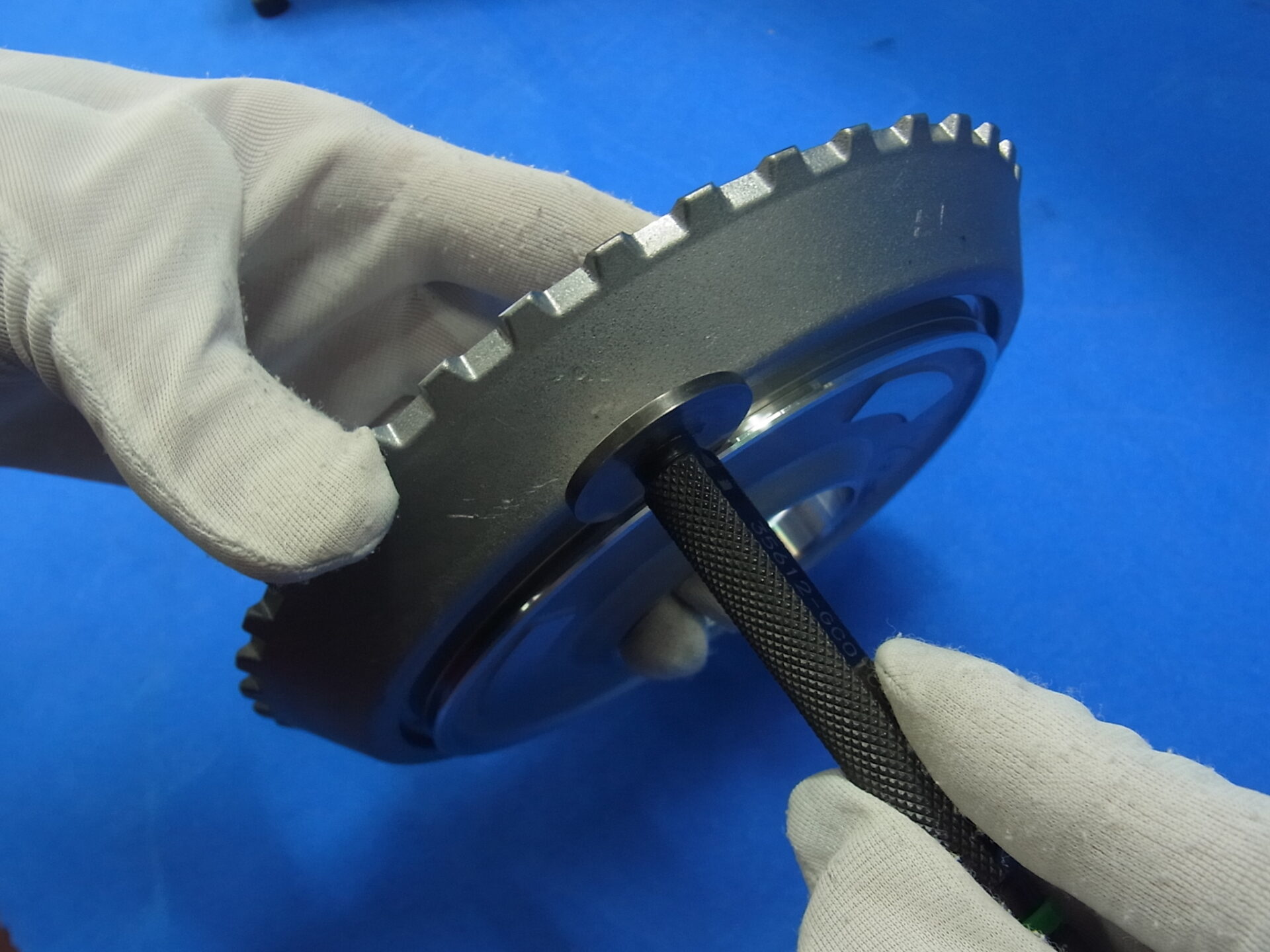

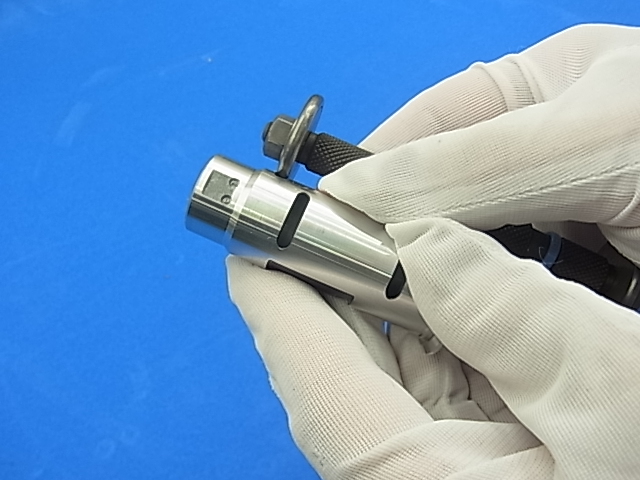

実測
実測
測定方法(クリックで拡大)
関連記事
[納入実績]内径確認用栓ゲージ(TY社様)
[納入実績]内側スプライン勘合ゲージ(TY社様)
[納入実績]面取り測定器&溝幅通止ゲージ(KT社様)
[納入実績]六角穴用栓ゲージ(外径振れ測定用アーバー)(NN社様)
[納入実績]切欠位置確認ゲージ(MO社様)
「検査」と「測定」の違い
測定方法の分類
測定誤差について
測定器の選定
ダイヤルゲージについて
