マスターリング・マスターブロック
HOME
製品紹介
マスターリング・マスターブロック
マスターリング、マスターブロックとは・・・
比較測定器を使って測定する際に用いる基準ゲージ(マスターゲージ)のことで、内径・外径用のリング状のものをマスターリング、高さや幅用のブロック状のものをマスターブロックと呼ぶ。ちなみに、この基準ゲージからの差を求める測定方法が比較測定である。
kensatoolsの特長
関連記事
比較測定器 ③:マスターゲージ(基準ゲージ)

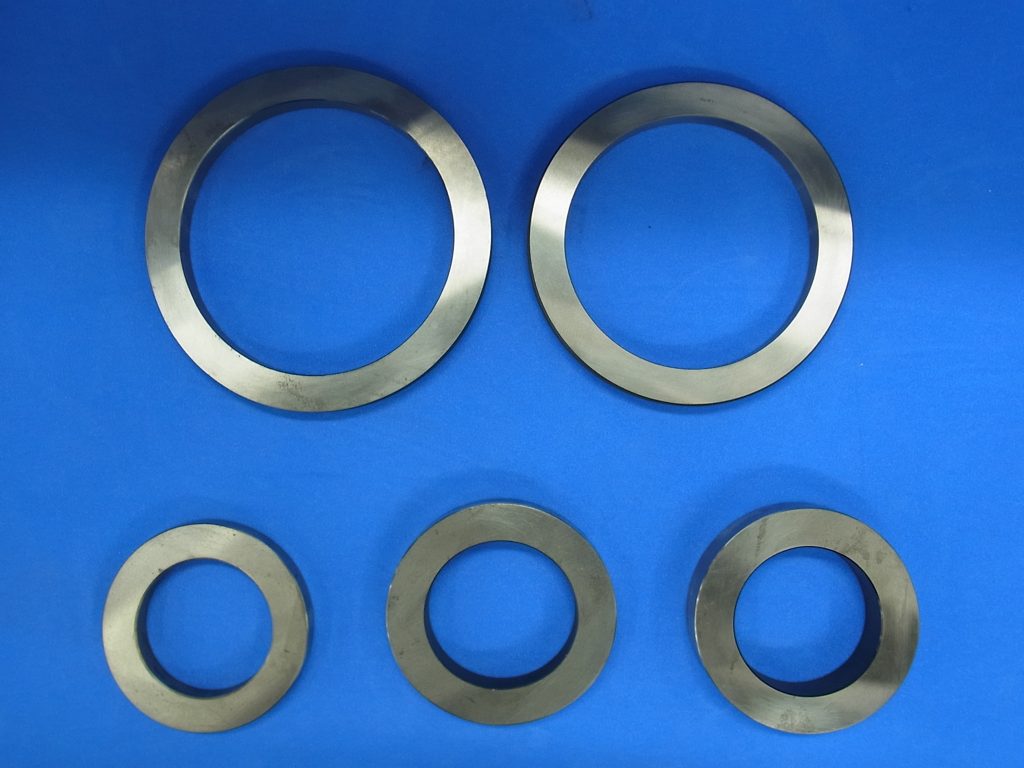

マスターリング
マスターリング
種別
リング
測定箇所
外径、内径、面取り
測定範囲(目安)
Φ5 ~ Φ200
寸法(目安)
(内径、外径、幅)
(内径)Φ5~、(外径)~Φ200、幅10~20
特記
・比較測定(内径、外径測定器、面取り測定器)でのゼロマスターとして使用
・通常、測定する寸法の呼び寸法で作製

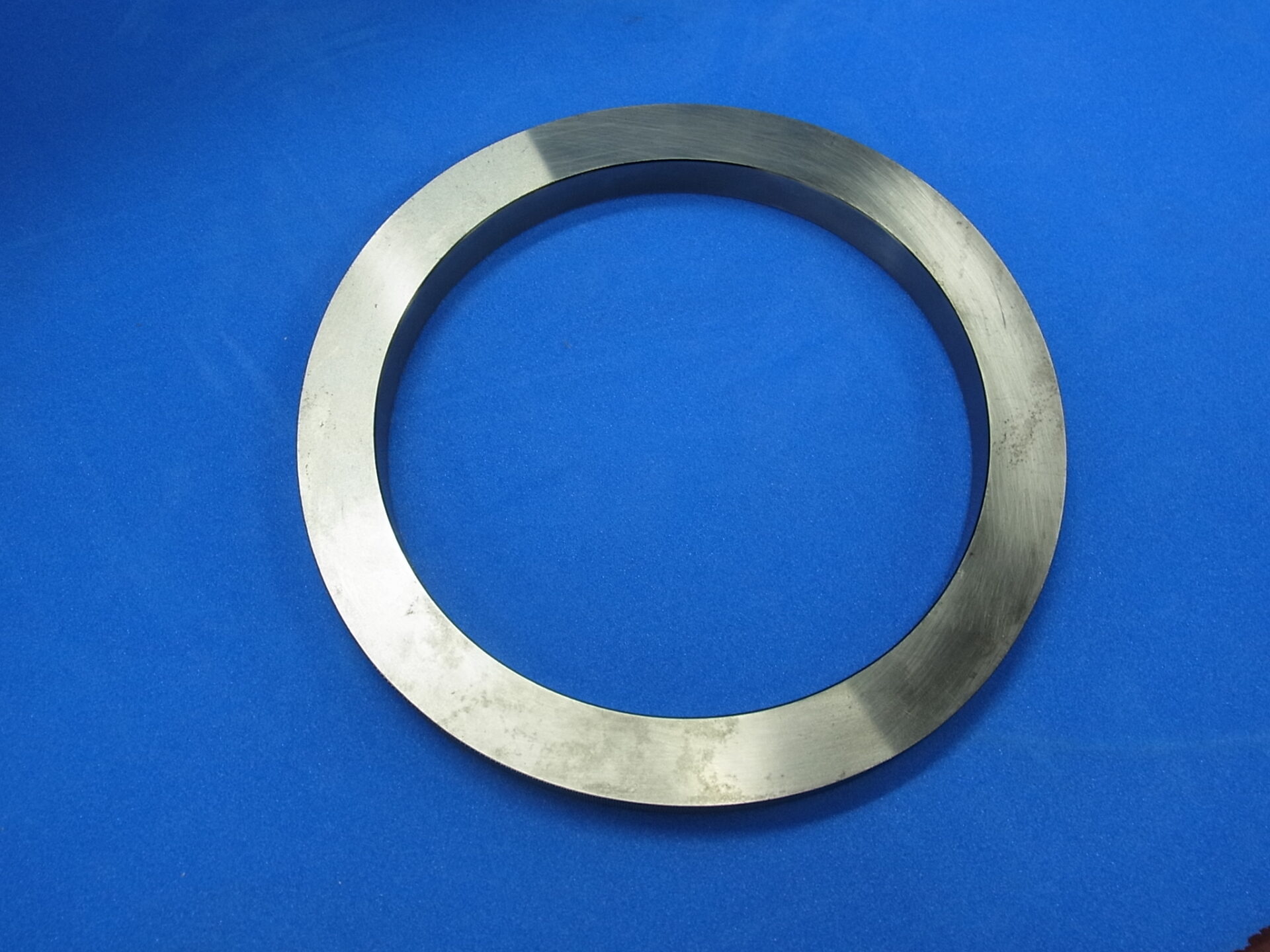

内径用
面取り用

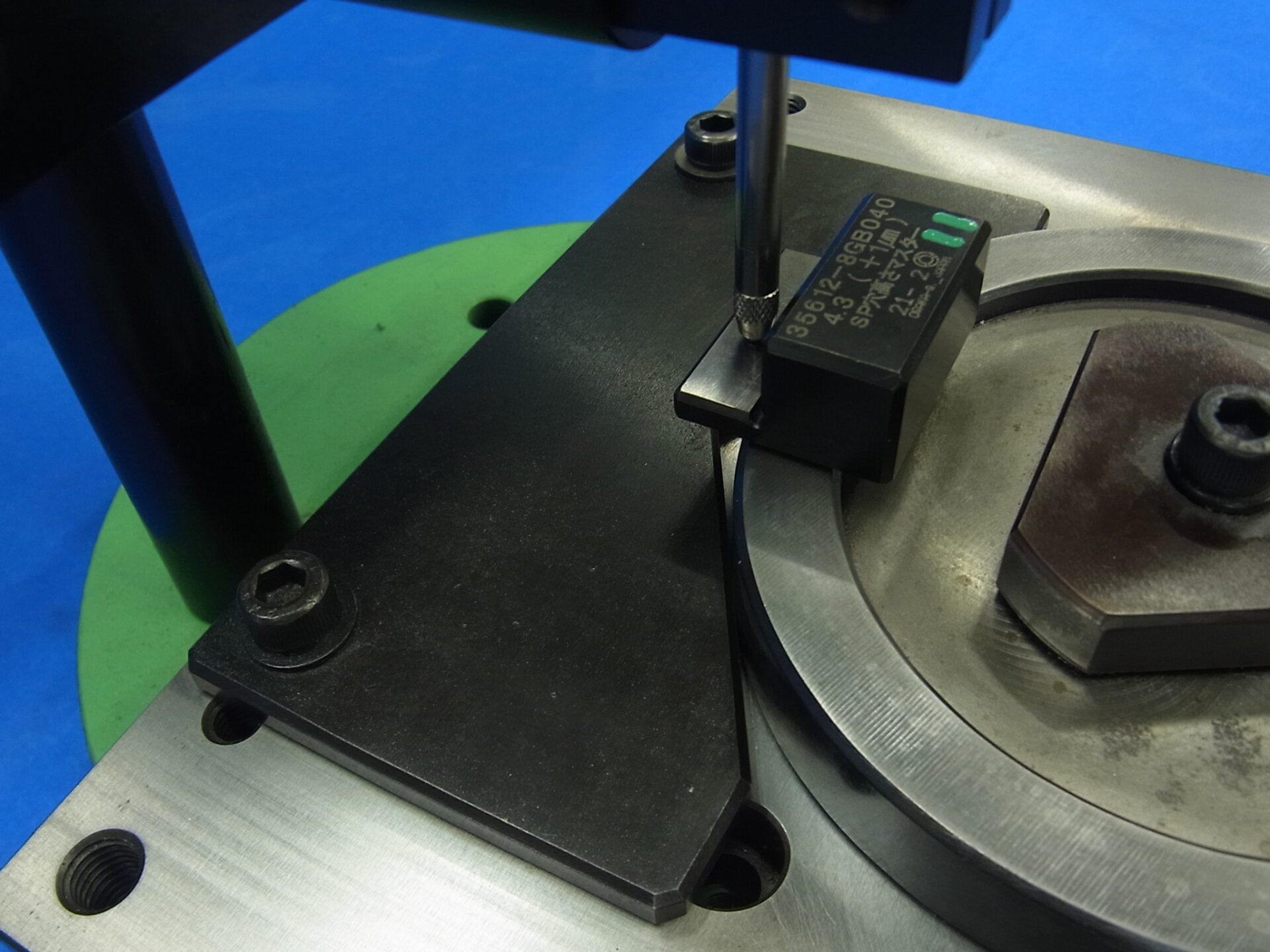

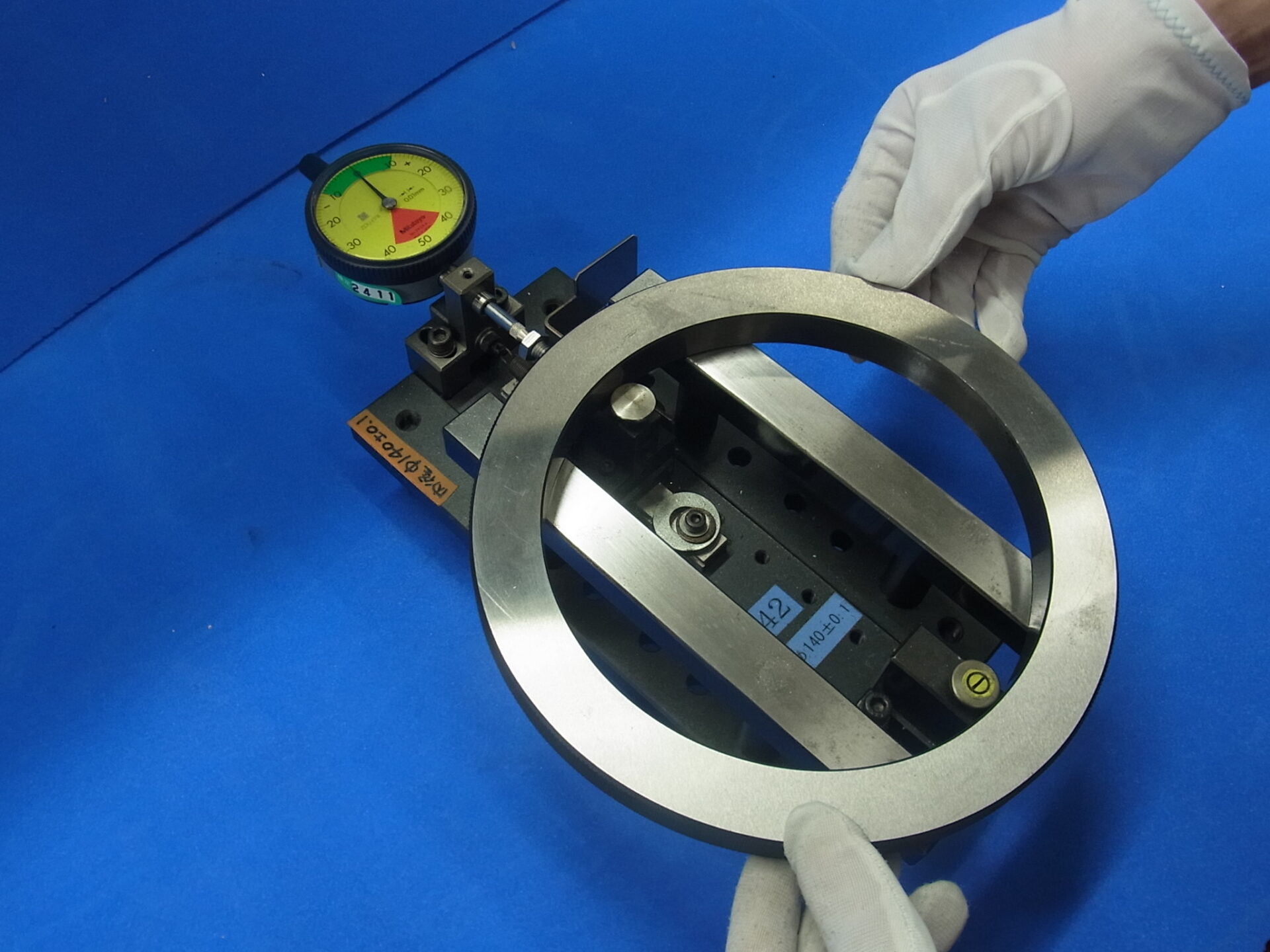

使用例(内径)
測定方法(クリックで拡大)

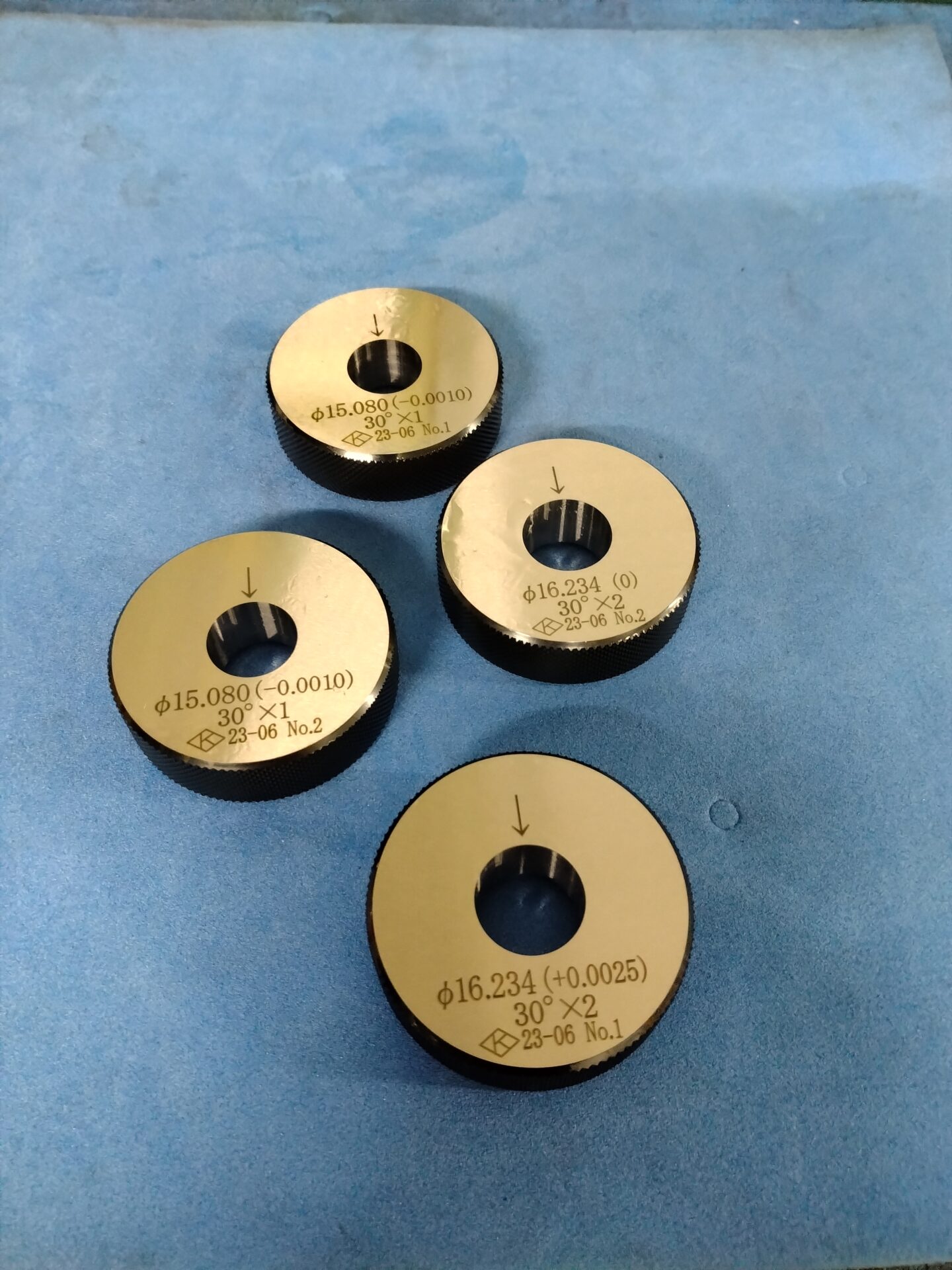

マスターリング径寸法修正(リメーク)による再利用のご提案
<特徴>
製品打切り等、使用不要になった場合、転用が可能
新作より安価(精度は合格)
内径、外径共に修正可能
※弊社、余剰品を御社用にリメイクすることも可能です

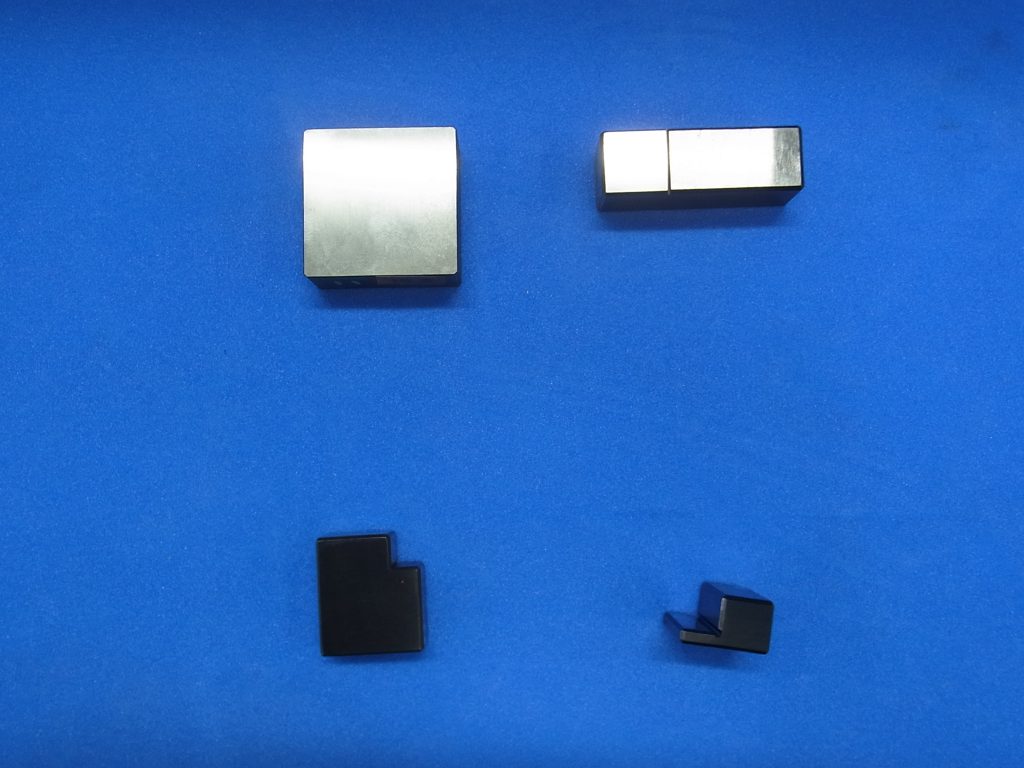

マスターブロック
マスターブロック
種別
ブロック
測定箇所
高さ、幅
測定範囲(目安)
Φ5 ~ Φ200
寸法(目安)
(幅✕奥行き✕高さ)
5✕50 ✕5~200
特記
・比較測定(平面スタンド)でのゼロマスターとして使用
・通常、測定する寸法の呼び寸法で作製

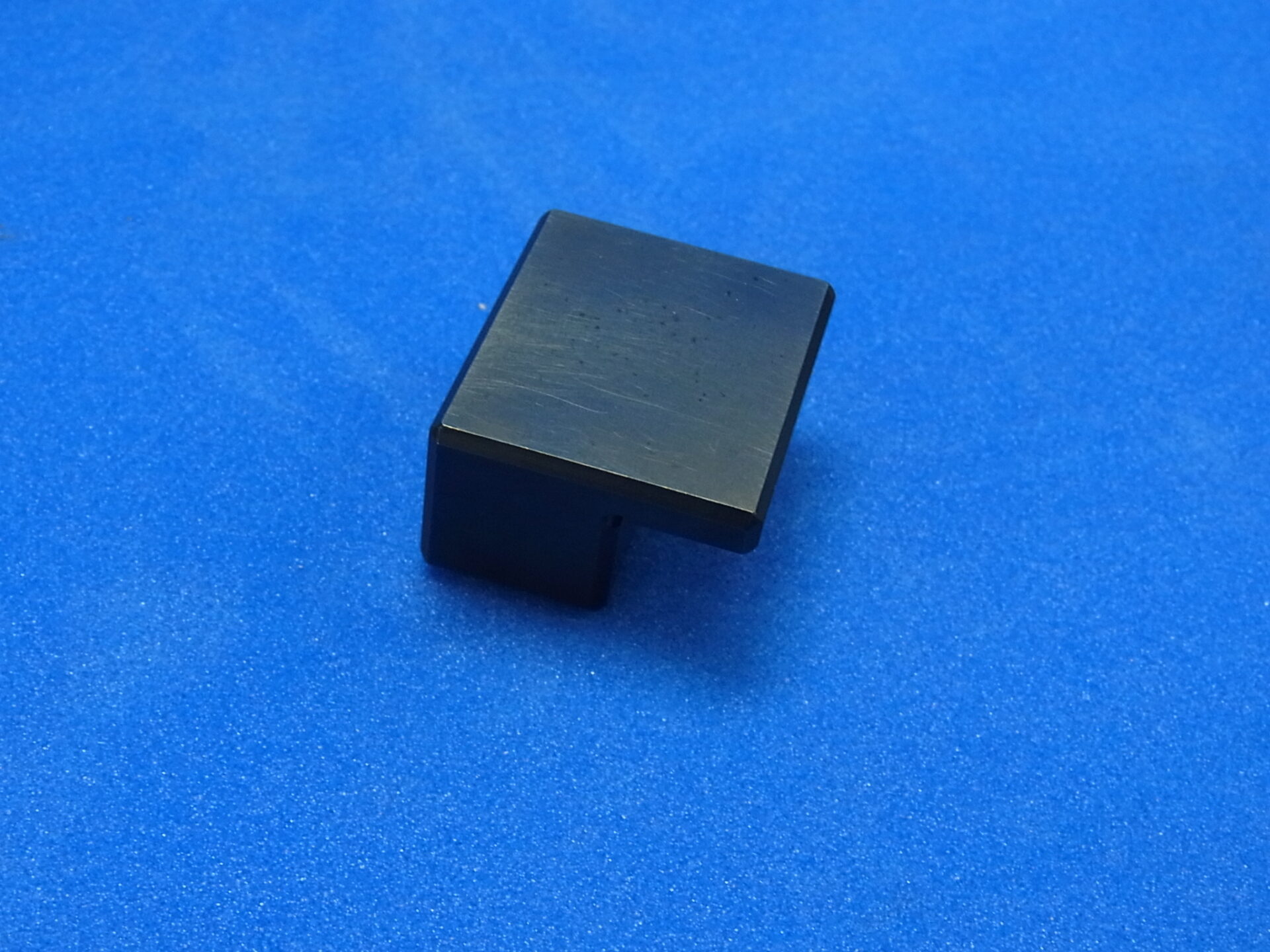

マスターブロック
使用例(高さ)
測定方法(クリックで拡大)
