直角度測定器、真円度測定器
HOME
製品紹介
幾何特性用測定器(振れ、偏肉、同軸・同心度、直角度、真円度、ピッチ etc)
直角度測定器、真円度測定器
幾何特性用測定器とは?

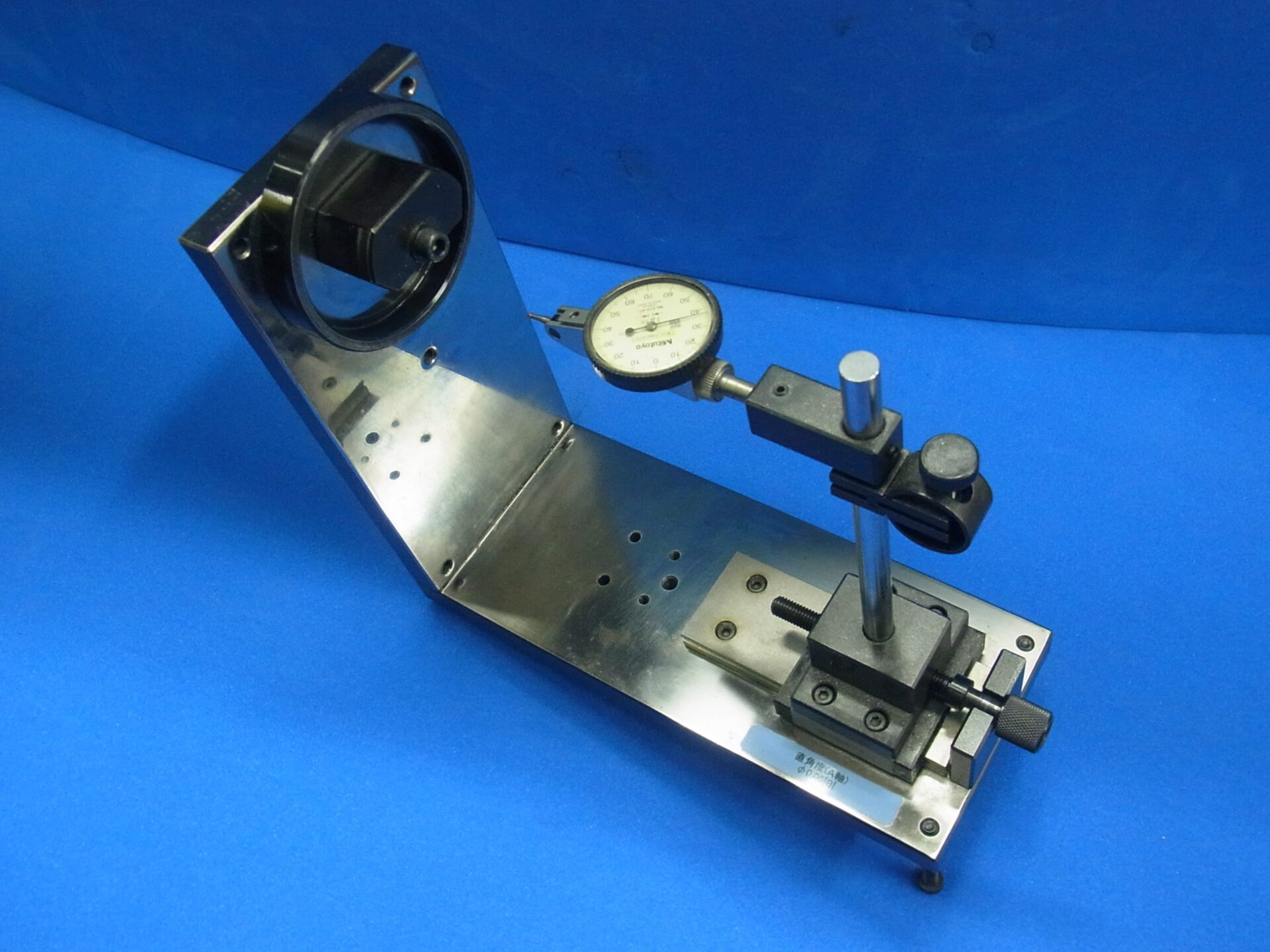

直角度測定器 ASQA-KK-05
直角度用の幾何特性用測定器。
中物~大物サイズのワーク用。
ワーク固定でダイヤルゲージを動かして測定するタイプ。
ASQA-KK-05
型式
ASQA-KK-05
測定器の種類(比較or幾何)
幾何特性用測定器
測定箇所
直角度
測定範囲(目安)
Φ10 ~ Φ160、
0.05(直角度)
測定方法
測定器固定(ワーク動)
ー
ワーク固定(測定器動)
○
マスター
要否
不要
種別
ー
ダイヤルゲージ
要否
要
精度
1/100、1/1000
測定器寸法(目安)
(幅✕奥行き✕高さ)
100✕220✕260 他
特記
面基準に対する円筒軸直角度測定が可能

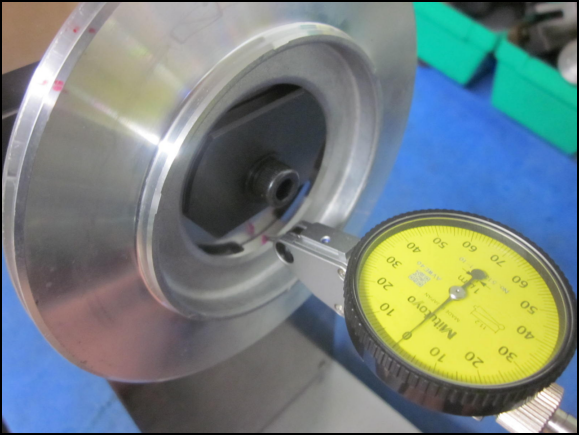

実測
実測(拡大)
測定方法(クリックで拡大)
関連記事
[自社ライン用]自動車AT部品用測定器一式
同心度・同軸度と偏肉
真円度および真円度測定器
幾何特性用測定器
幾何特性について
主なご発注のパターン
幾何特性用測定器とは?

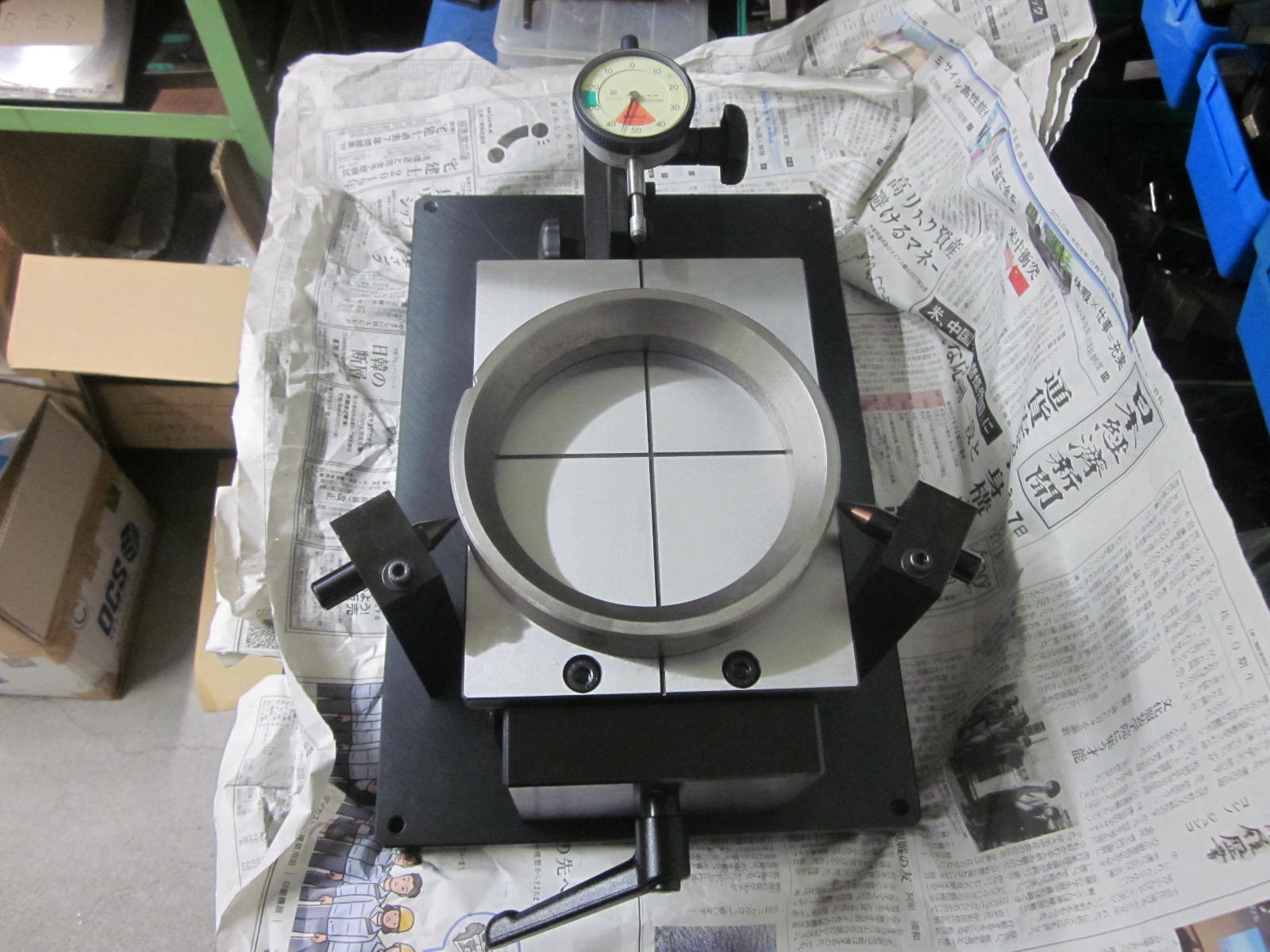

真円度測定器 ASQA-KK-06
真円度用の幾何特性用測定器。
中物~大物サイズのワーク用。
測定器固定でワークを動かして測定するタイプ。
ASQA-KK-06(内径真円度)
ASQA-KK-06(外径真円度)
型式
ASQA-KK-06
測定器の種類(比較or幾何)
幾何特性用測定器
測定箇所
真円度(内径、外径)
測定範囲(目安)
Φ50 ~ Φ200、
○
0.05
測定方法
測定器固定(ワーク動)
○
ワーク固定(測定器動)
ー
マスター
要否
不要
種別
ー
ダイヤルゲージ
要否
要
精度
1/100、1/1000
測定器寸法(目安)
(幅✕奥行き✕高さ)
240✕240✕50 他
特記
2点支持式、支持径可変式
内径真円度 実測

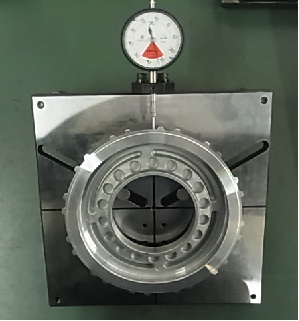

外径真円度 実測
外径真円度
測定方法(クリックで拡大)
関連記事
真円度測定器による試作品測定工数の改善
真円度および真円度測定器
幾何特性について
幾何特性用測定器
真円度および真円度測定器
同心度・同軸度と偏肉
