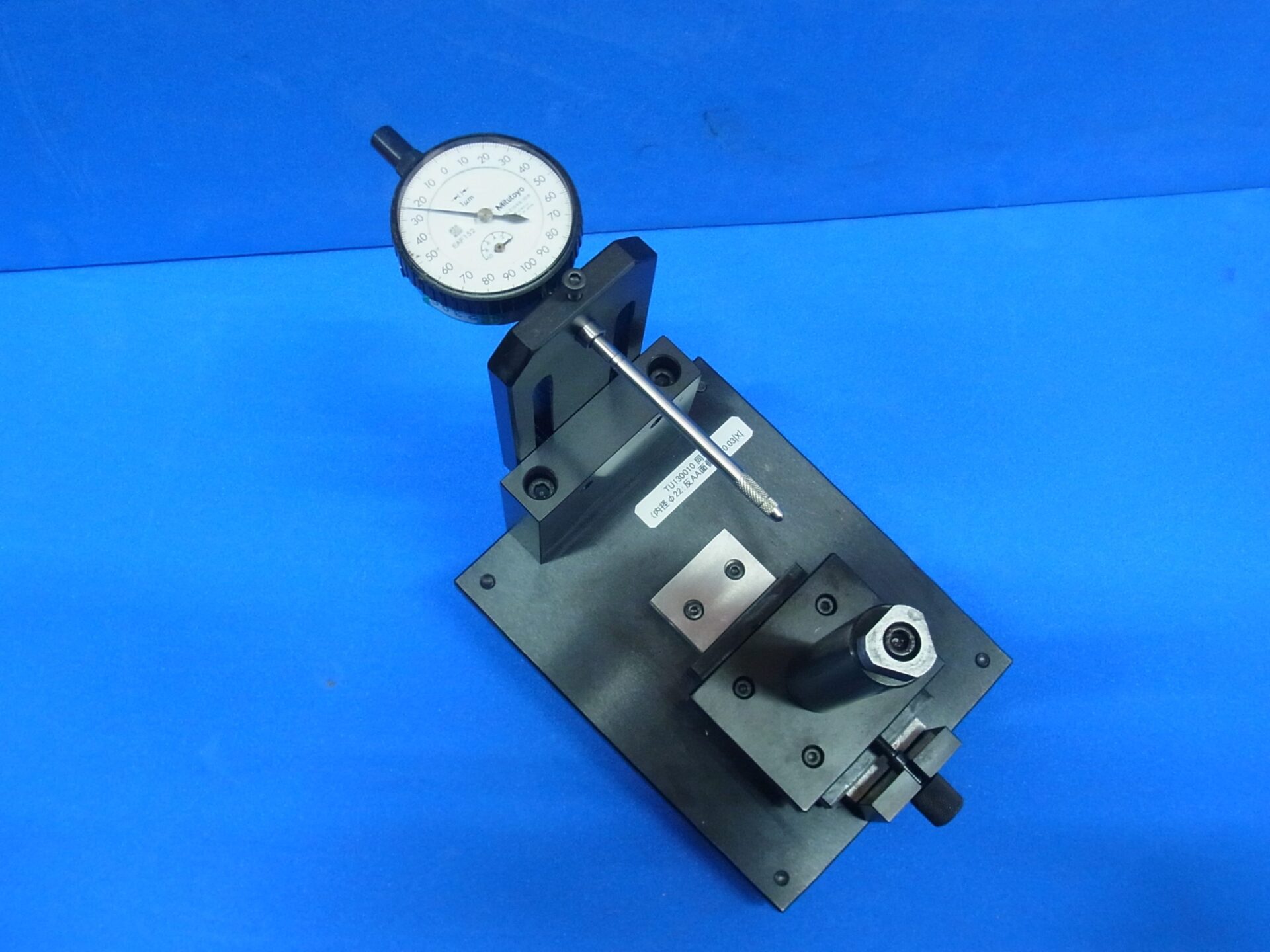

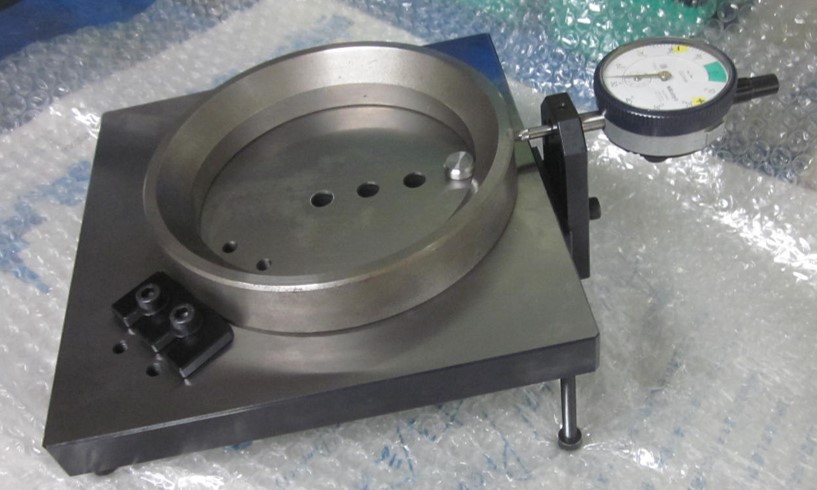

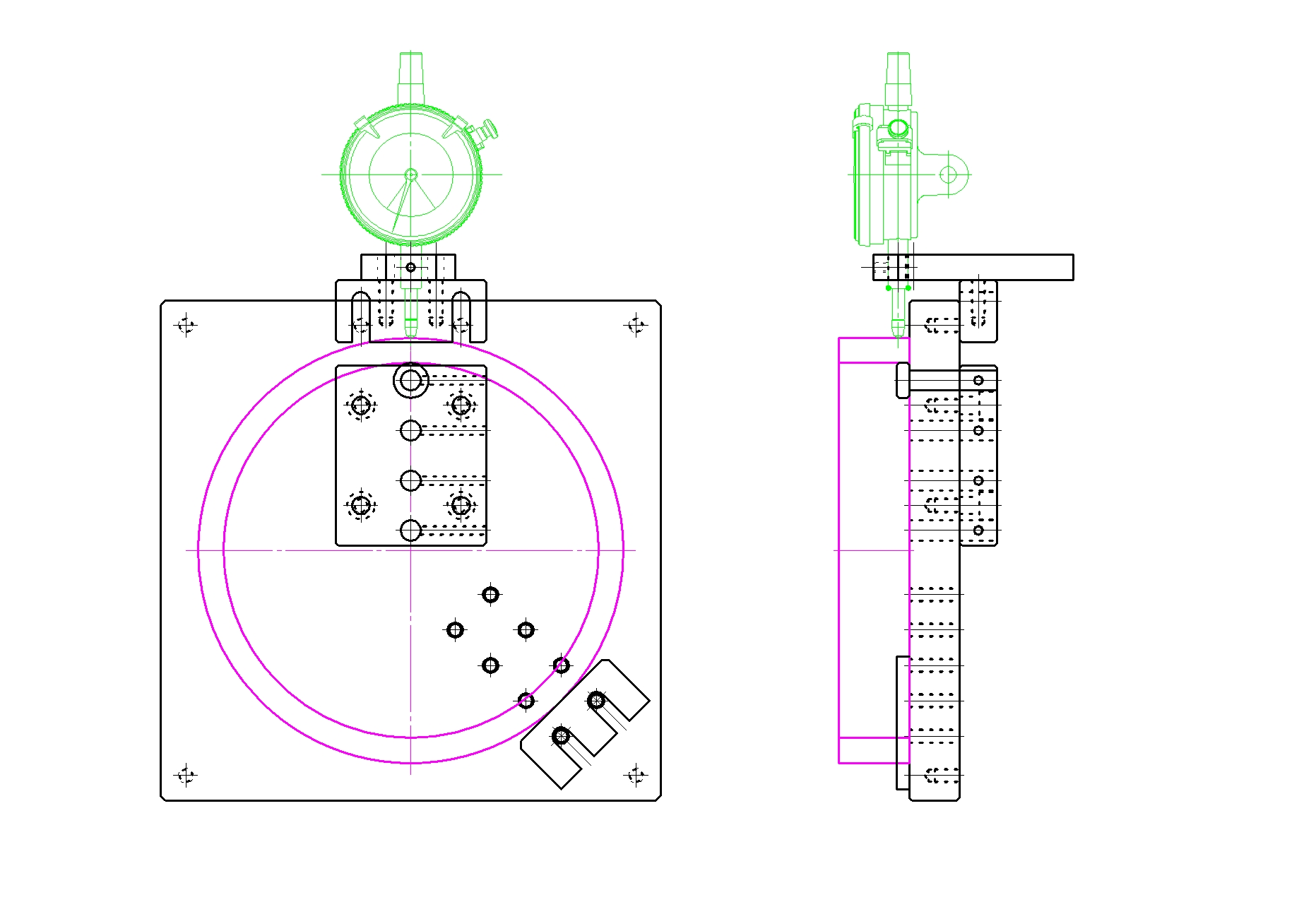

偏肉測定器 ASQA-KK-03
偏肉用の幾何特性用測定器。
中物～大物サイズのワーク用。
測定器固定でワークを動かして測定するタイプ。
| 型式 | ASQA-KK-03 | |
| 測定器の種類（比較or幾何） | 幾何特性用測定器 | |
| 測定箇所 | 偏肉（径方向） | |
| 測定範囲（目安） | 0.05～（偏肉公差） | |
| 測定方法 | 測定器固定（ワーク動） | ○ |
| ワーク固定（測定器動） | ー | |
| マスター | 要否 | 不要 |
| 種別 | ー | |
| ダイヤルゲージ | 要否 | 要 |
| 精度 | 1/100、1/1000 | |
| 測定器寸法（目安） （幅✕奥行き✕高さ） | 200✕210✕80 他 | |
| 特記 | 外径と内径の偏肉を測定、3点支持式 | |

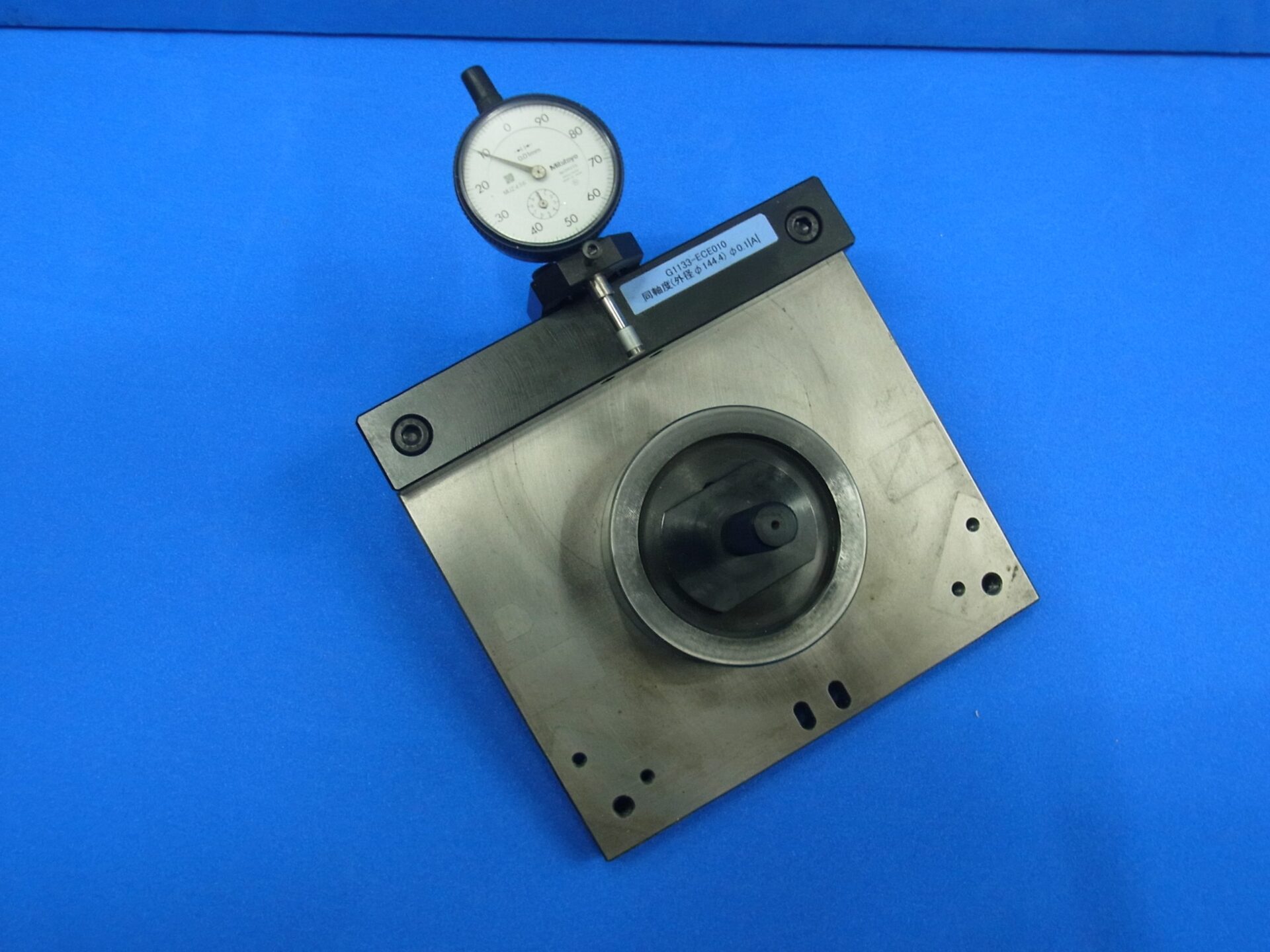

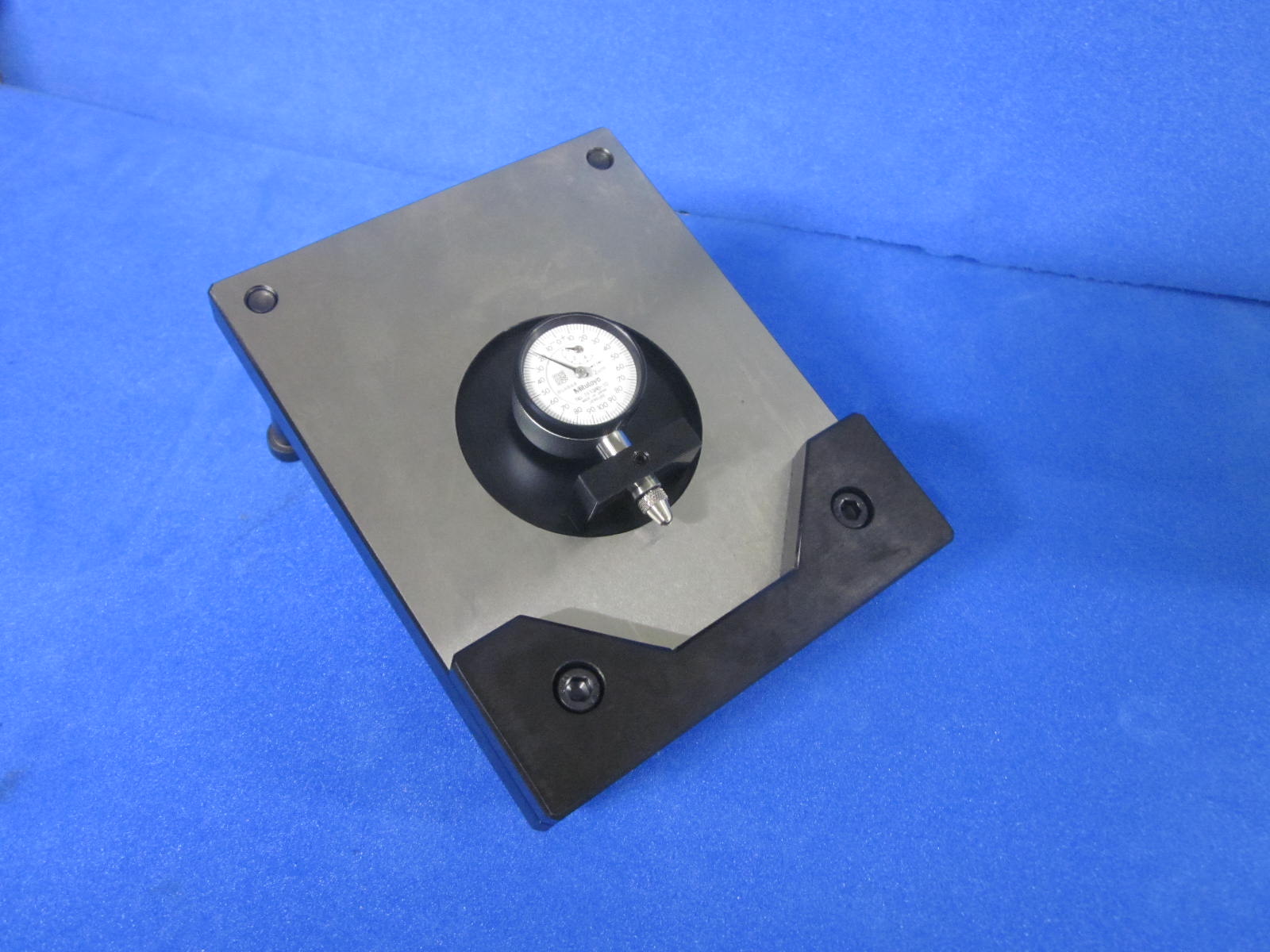

同軸・同心度測定器 ASQA-KK-04
同軸度、同心度用の幾何特性用測定器。
中物～大物サイズのワーク用。
測定器固定でワークを動かして測定するタイプ。
↑ 同心度動画はこちら（0:56）
↑ 同軸度動画はこちら（1:11）
| 型式 | ASQA-KK-04 | |
| 測定器の種類（比較or幾何） | 幾何特性用測定器 | |
| 測定箇所 | 同心度、同軸度（外径、内径） | |
| 測定範囲（目安） | Φ50 ～ Φ100、◎ 0.05（同心度） | |
| 測定方法 | 測定器固定（ワーク動） | ○ |
| ワーク固定（測定器動） | ー | |
| マスター | 要否 | 不要 |
| 種別 | ー | |
| ダイヤルゲージ | 要否 | 要 |
| 精度 | 1/100、1/1000 | |
| 測定器寸法（目安） （幅✕奥行き✕高さ） | 140✕210✕180 190✕190✕30 他 | |
| 特記 | 内径/外径基準の外径/内径部の同心度、同軸度を測定 | |
