[納入実績]振れ測定用テーパーアーバー(SK社様)
![](https://www.kensatools.com/wp-content/uploads/2024/03/RIMG0104-1024x576.jpg)

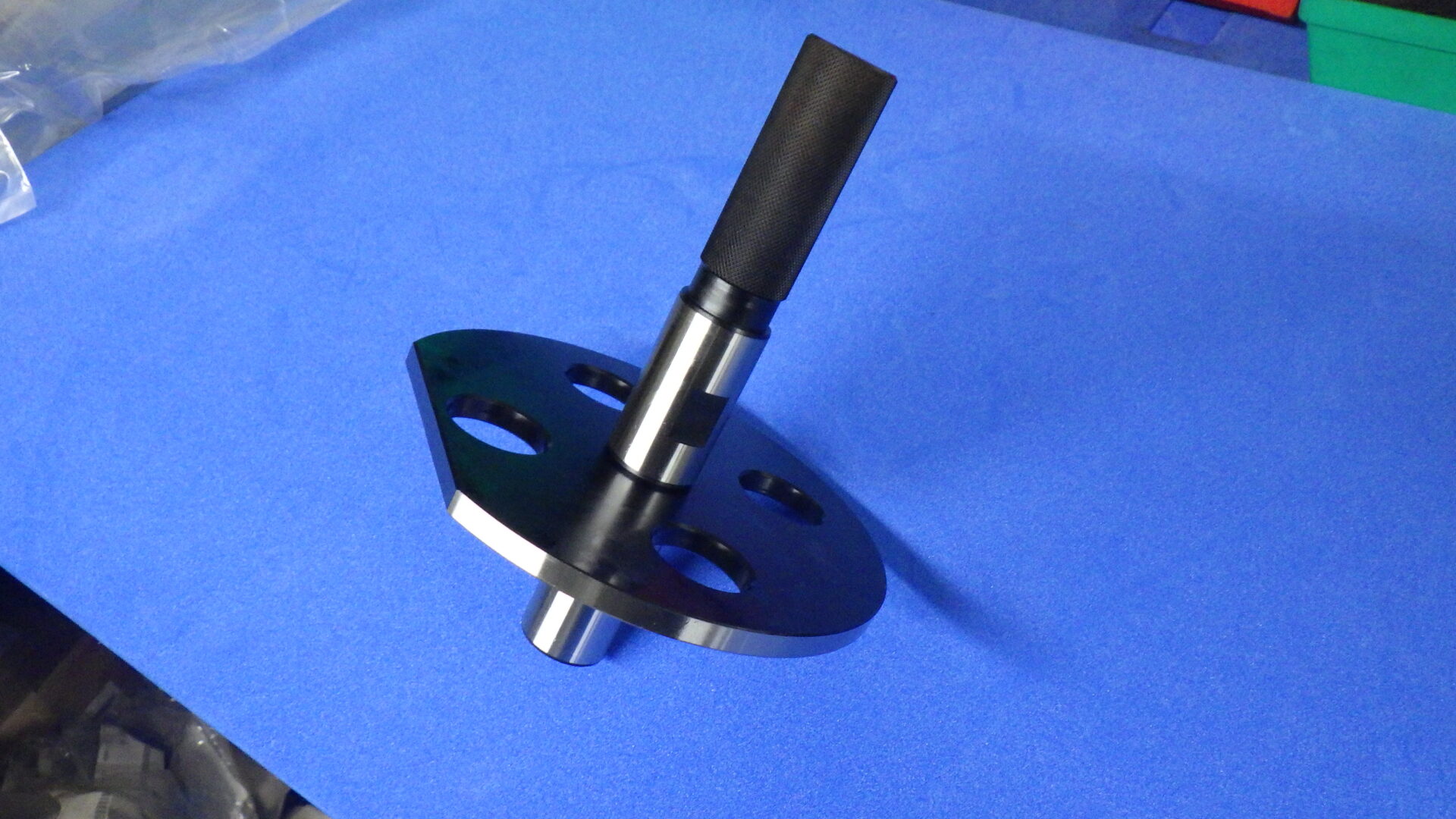

SK社様向け、振れ測定用テーパーアーバーが完成しました。
既存のアーバー(他社品)が製品へ喰いつき、キズが付いてお困りとのことでした。キズがつかないように形状見直しを行いました。なお、振れ測定器本体自体は現在お使いのものをそのまま流用できるようにしておりますので、投資コストも抑えることが出来ました。
今回のアーバーは測定器本体ではなく、測定用の治具(測定補助具)となります。このような製品に合わせた一点モノもワンオフにて設計対応させていただいております。お困りごとがございましたらご相談ください。
またのご用命お待ちしております。ありがとうございました。
- 納入先:SK社 様
- 測定器名:振れ測定用テーパーアーバー
- 測定対象製品:旋削品(アルミダイカスト)
- 測定寸法:端面振れ0.05 など

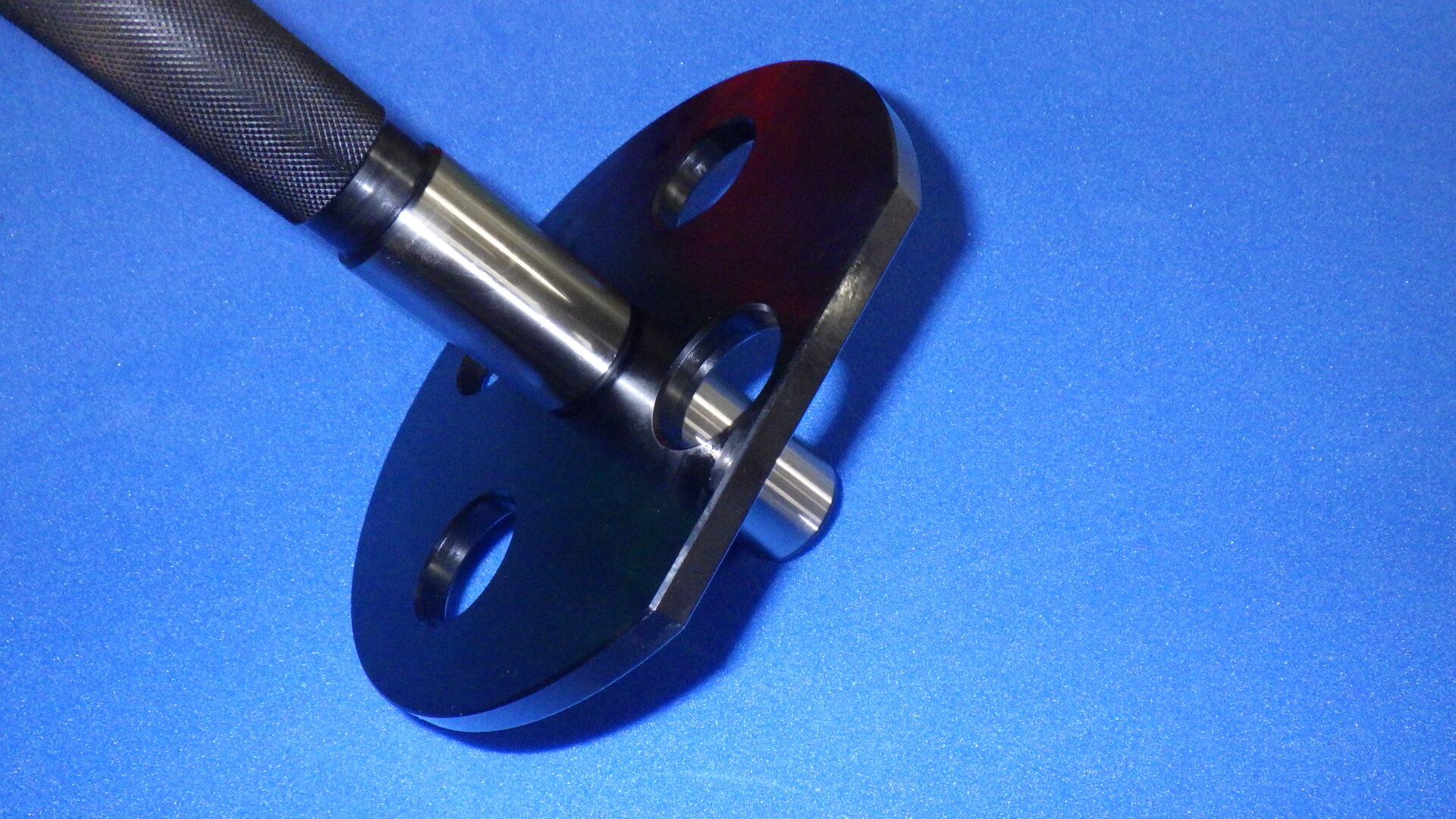

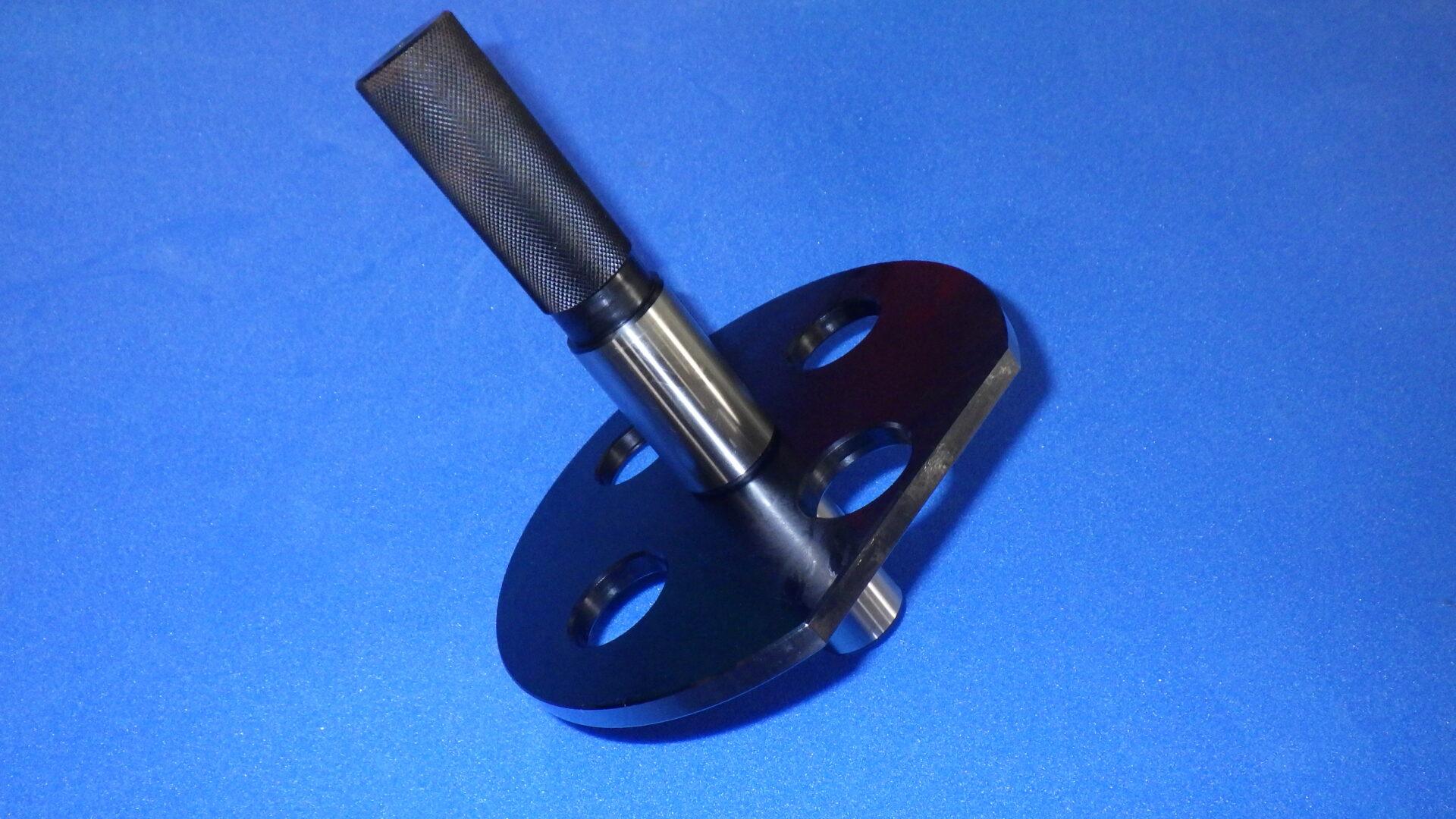

- 特記:製品キズ対策として、テーパー部の角度変更及び4点当てから円周当てになるよう形状を見直し。側面が1面のみカットされているのは、テコ式ダイヤル挿入用スペース。
![](https://www.kensatools.com/wp-content/uploads/2024/03/RIMG0106.jpg)
![](https://www.kensatools.com/wp-content/uploads/2024/03/RIMG0105-1024x576.jpg)
![](https://www.kensatools.com/wp-content/uploads/2024/03/RIMG0107-1024x576.jpg)
