偏肉測定器 （HS社様）
kensatools
軸受部品の切削メーカーのHS社様向けに、偏肉測定器の中古品を販売させていただきました。
弊社では既に余剰になって使い道が無かったものです。コストを余りかけたくないというご意向とマッチしました。いわゆるSDGsにも貢献できてよかったです。新しいモノづくりの現場で活躍してくれることを期待しています。
まだ中古品の在庫がありますので、ご興味がありましたら、画像でお見せしますのでお問い合わせください。またのご用命をお待ちしております。ありがとうございました
- 納入先：HS社 様
- 測定器名：偏肉測定器
- 測定対象製品：軸受外輪・内輪
- 測定寸法公差：不明
- オプション：なし
- 特記：当社で使用していた中古品を販売。
さて、この偏肉測定器について少しご説明します。
この測定器は、リング形状の製品の外径と内径の偏肉を測るもので、偏肉＝芯ズレ量です。

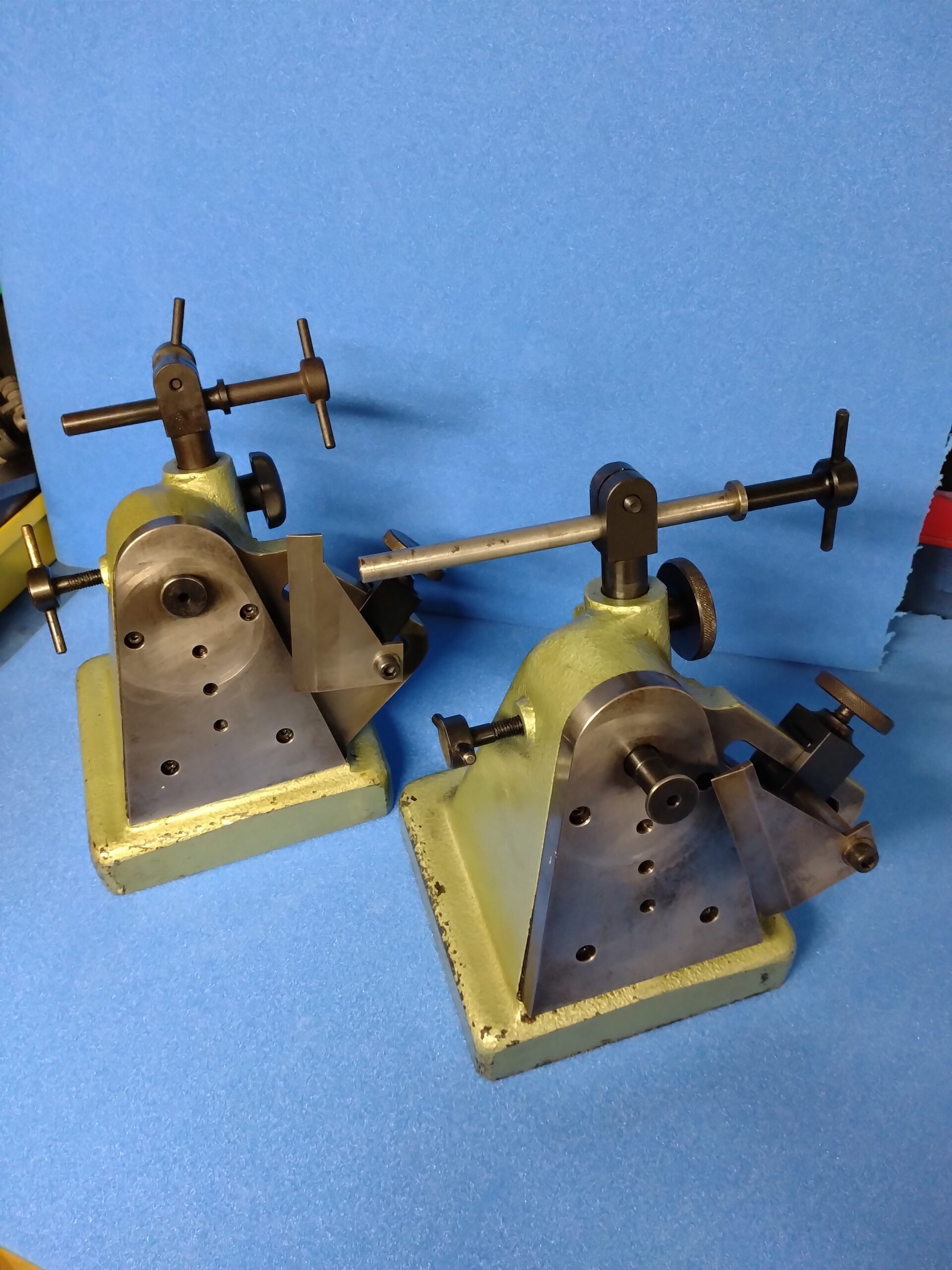

その使い方としては、定盤（画像では前面の傾斜した板）上部中央に出ている基準軸にワークの内径を挿入し、セットします（内径の上部が軸に当たってぶら下がっている状態）。その状態で画像で右側にある先端の尖った板（サポート板）をワークの外径に接触させた状態にセットします。そうしておいて、ワークを基準軸上側とサポート板に押し当てながらゆっくり回転させてダイヤルゲージの振れの値（最大値と最小値の差）を読み取ります。その値が外径と内径の偏肉量となります。
偏肉や同軸度・同心度については、こちらに詳しく説明していますのでよかったら御覧ください。
https://www.kensatools.com/concentricity_coaxiality_thickness_deviation/
