円筒面の面取り、うまく測定できなくて困っていませんか?(MK社様、面取測定器)

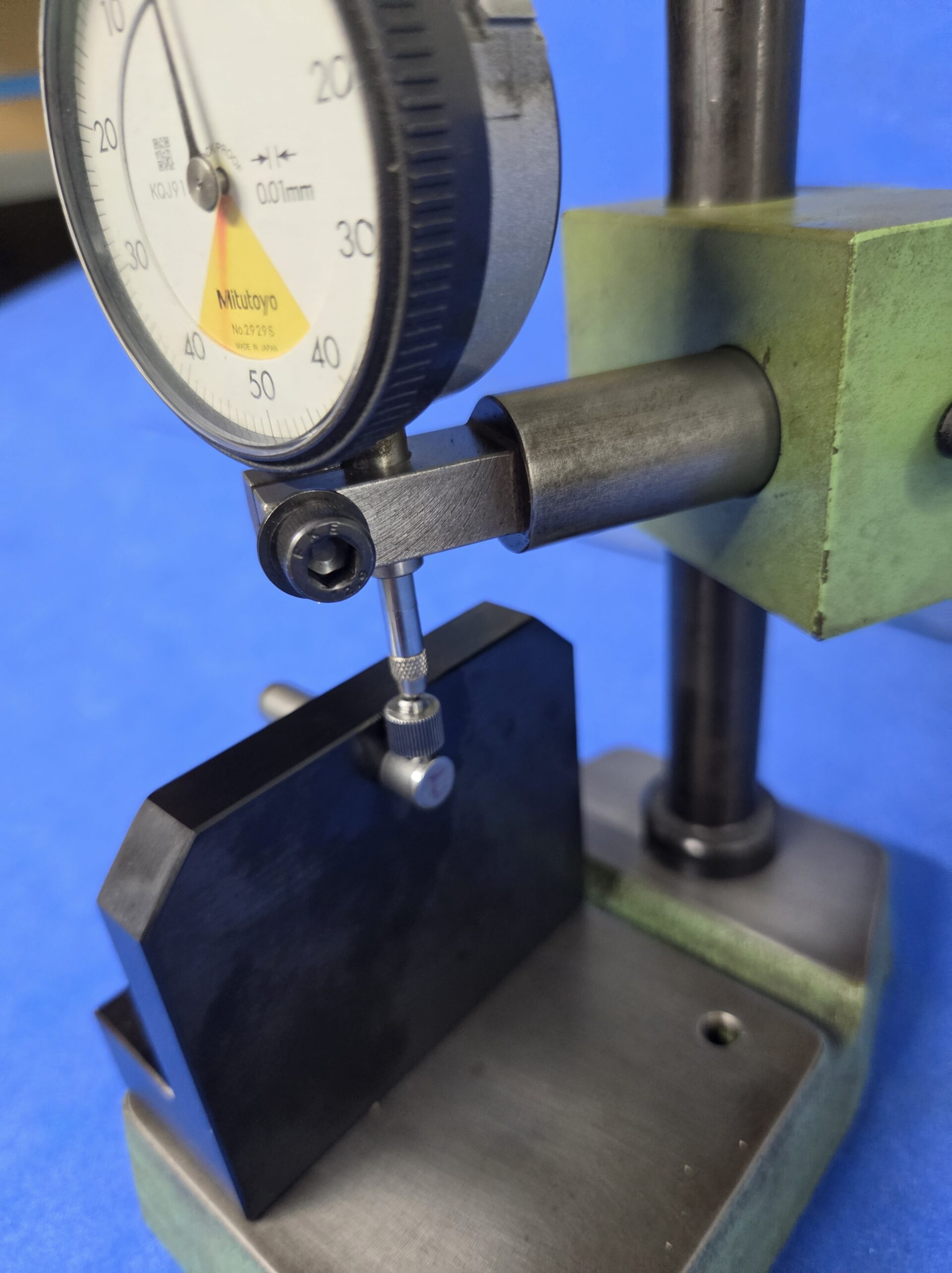

今回は、シャフトの円筒面に加工された面取りの深さを測定する「面取測定器」を製作しました。

今回のポイントは測定方法!
円筒面に加工された面取は、通常の方法では測定が難しい部分です。

そこで今回は、ピンを回転させることで、面取測定治具の頂点で測定できる仕様にしました!
また、測定部の形状も工夫し、軸方向のみ接触するようにしています。

測定する箇所に合わせて、測定方法から見直した専用の測定器となりました!

お馴染みの面取り測定器のASQA-CF-01ですが、測定する製品の形状や測定箇所に合わせて、測定方法からご提案しています。
またのご用命をお待ちしております。ありがとうございました。

  • 納入先:MK社様
  • 測定器名:面取測定器
  • 使用用途:円筒面の面取深さを測定
  • 測定対象:シャフト(鉄製)

使用方法は以下のショート動画(56秒)を御覧ください。
